กระบรวนการดันลอดท่อ Horizontal Directional Drilling ( HDD)

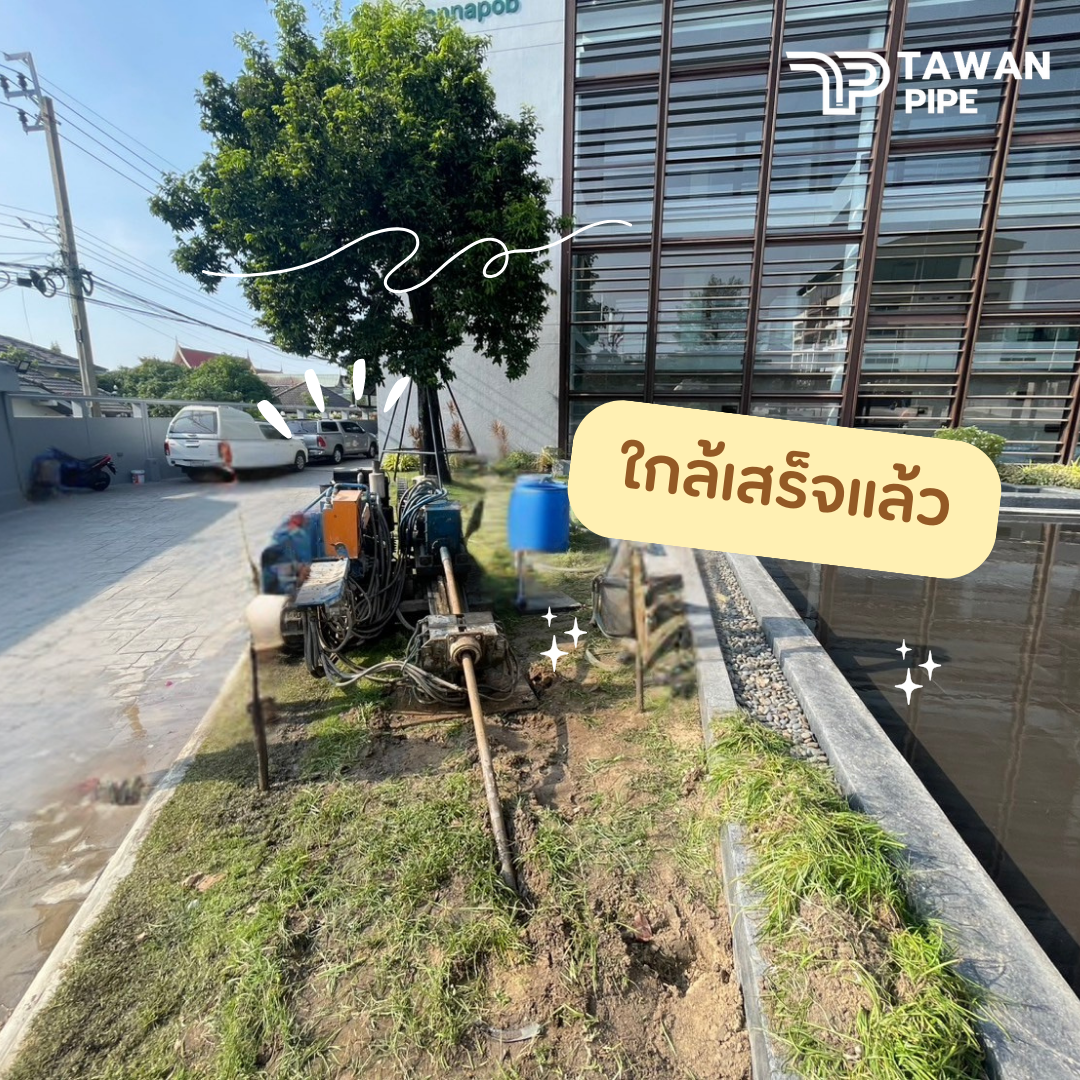

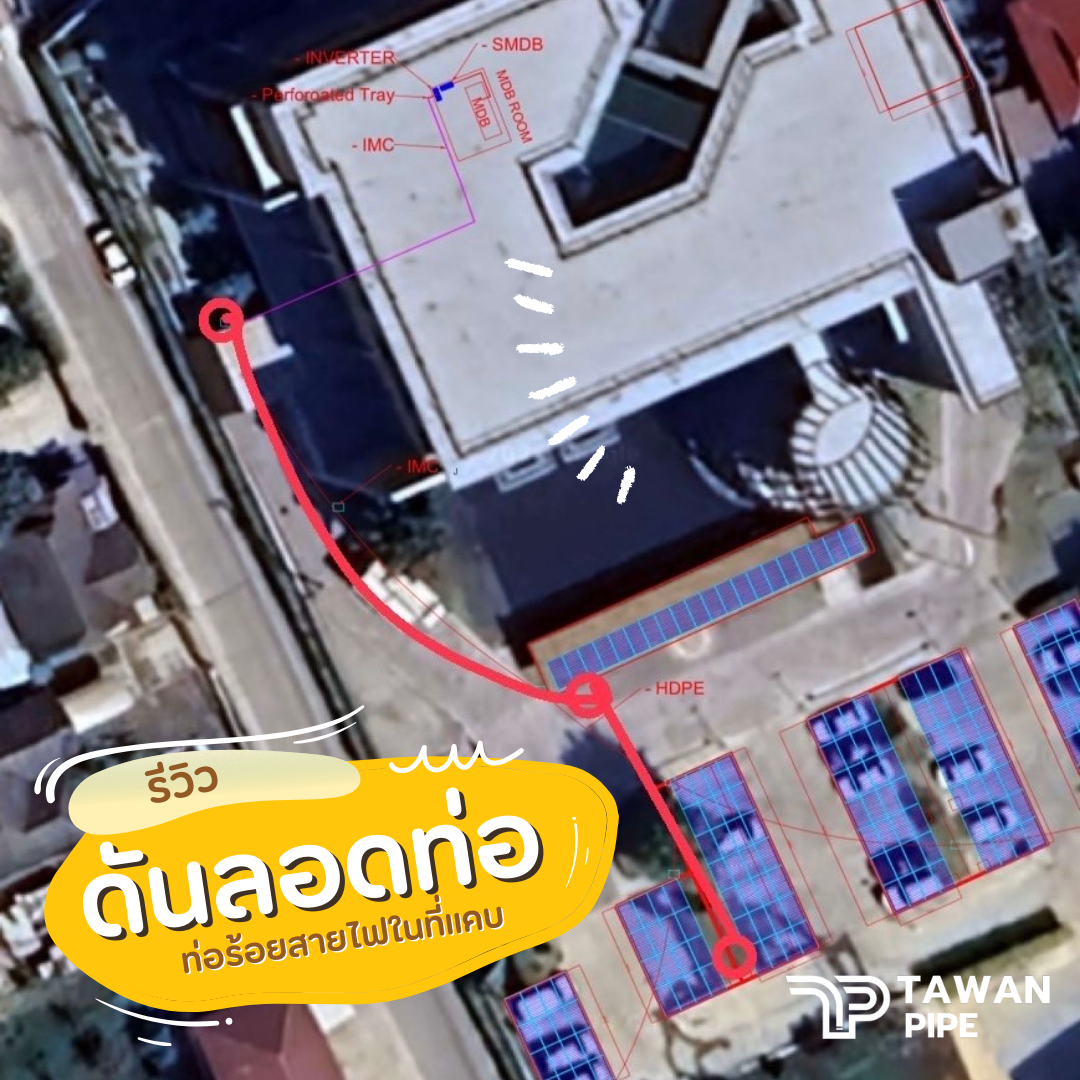

การดันลอดท่อแบบ HDD (Horizontal Directional Drilling) หรือการขุดเจาะแนวนอน เป็นเทคโนโลยีที่ทันสมัยและมีความยืดหยุ่นสูงสำหรับการติดตั้งท่อใต้ดินโดยไม่ต้องขุดเปิดหน้าดิน กระบวนการนี้เหมาะสำหรับการวางระบบท่อในพื้นที่ที่มีข้อจำกัด เช่น ใต้ถนน รางรถไฟ แม่น้ำ หรือพื้นที่ที่มีสิ่งปลูกสร้างหนาแน่น โดยกระบวนการ HDD จะเริ่มจากการขุดเจาะนำร่องเพื่อกำหนดแนวเส้นทางใต้ดิน จากนั้นจะขยายรูเจาะให้มีขนาดใหญ่พอสำหรับติดตั้งท่อ กระบวนการนี้สามารถควบคุมความลึกและทิศทางได้อย่างแม่นยำด้วยระบบนำทางที่ใช้สัญญาณตรวจจับ

การดันลอดแบบ HDD มีจุดเด่นหลายประการที่ทำให้ได้รับความนิยมในโครงการโครงสร้างพื้นฐานทั่วโลก หนึ่งในข้อดีหลักคือการลดผลกระทบต่อสิ่งแวดล้อมและการจราจร เนื่องจากไม่ต้องขุดเปิดพื้นผิวในพื้นที่กว้าง อีกทั้งยังสามารถทำงานได้ในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นดินเหนียว ทราย หรือดินที่มีความแข็งระดับปานกลาง ความยืดหยุ่นนี้ทำให้ HDD เหมาะสำหรับการติดตั้งท่อหลากหลายประเภท เช่น ท่อส่งน้ำ ท่อก๊าซ ท่อไฟเบอร์ออปติก และสายไฟฟ้า

เทคโนโลยี HDD ยังมีประสิทธิภาพในด้านความรวดเร็วและความแม่นยำ ระบบนำทางขั้นสูงช่วยให้ทีมงานสามารถควบคุมแนวเส้นทางใต้ดินได้อย่างแม่นยำ ลดความเสี่ยงต่อการเสียหายของโครงสร้างพื้นฐานอื่น ๆ ที่อยู่ในบริเวณเดียวกัน กระบวนการนี้ยังช่วยลดต้นทุนในระยะยาว เนื่องจากไม่ต้องซ่อมแซมพื้นผิวหรือพื้นที่ที่ได้รับผลกระทบ

บ่อรับที่กำลังติดตั้งหัวคว้านทิศทาง เพื่อขยายรูของท่อในขบวนการดันลอดท่อร้อยสายไฟแบบ HDD

ขั้นตอนสุดท้ายหลังจากคว้านรูเสร็จ ให้ทำการส่งหัวคว้านกลับมาอีกครั้งเพื่อทำการติดตั้งกับท่อเพื่อดึงท่อกลับ

ท่อหลังจากถูกดึงลงไปใต้ชั้นผิวดิน จะเห็นของเหลวที่ไหลออกมา

หัวดันลอดที่ปลายทางในบ่อดันลอดท่อแบบ HDD ก่อนทำการตัดท่อ

ภาพการร้อยเชือกในท่อร้อยสายไฟด้วยวิธีดันลอดแบบ HDD

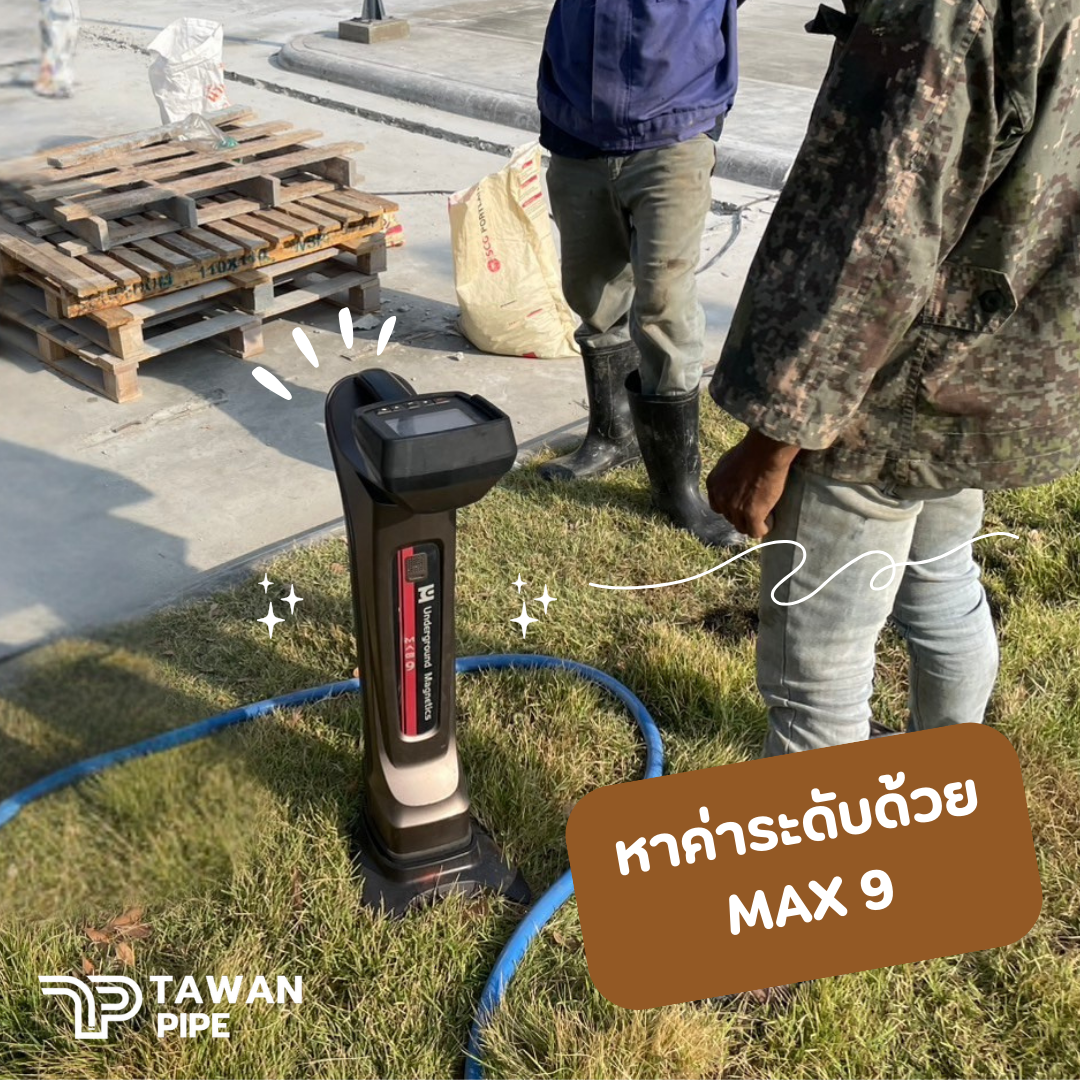

การค้นหาและการไกค์แนวท่อ จากการดันลอดท่อ

ตำแหน่งและแนวทางของหัวเจาะเป็นส่วนสำคัญในการดำเนินการขุดเจาะเนื่องจากหัวเจาะอยู่ใต้พื้นขณะทำการขุดเจาะและในกรณีส่วนใหญ่จะมองไม่เห็นจากพื้นผิวดิน การขุดเจาะที่ไม่มีการควบคุมหรือโดยไม่มีการควบคุมอาจนำไปสู่การทำลายล้างอย่างมากซึ่งสามารถกำจัดได้โดยการหาตำแหน่งและการนำทางของหัวเจาะอย่างเหมาะสม

อุปกรณ์ระบุตำแหน่งสำหรับการระบุตำแหน่งของหัวเจาะมีสามประเภท ได้แก่ระบบระบุตำแหน่งแบบเดินบนระบบระบุตำแหน่งสายไฟและการเจาะแบบไจโรโดยที่ระบบนำทางเฉื่อยเต็มรูปแบบจะอยู่ใกล้กับหัวเจาะ ระบบระบุตำแหน่งแบบเดินผ่าน - เครื่องส่งสัญญาณหรือเครื่องส่งสัญญาณด้านหลังหัวเจาะจะบันทึกข้อมูลมุมการหมุนทิศทางและอุณหภูมิ ข้อมูลนี้ถูกเข้ารหัสเป็นสัญญาณแม่เหล็กไฟฟ้าและส่งผ่านพื้นสู่พื้นผิวในระบบวอล์กโอเวอร์ ที่พื้นผิวเครื่องรับ (โดยปกติจะเป็นตัวระบุตำแหน่งแบบถือด้วยมือ) ถูกวางตำแหน่งด้วยตนเองเหนือช่องสัญญาณจะถูกถอดรหัสและทิศทางการบังคับเลี้ยวจะถูกส่งต่อไปยังผู้ควบคุมเครื่องจักร

Wire-line locating system - ระบบ Wire-line เป็นระบบแนะนำแม่เหล็ก ด้วยระบบคำแนะนำแม่เหล็ก (MGS) เครื่องมือจะอ่านค่าความเอียงและแนวราบ พลแม่นปืนยังมีวิธีการตรวจสอบตำแหน่งรองโดยใช้ตะแกรงลวดที่วางบนพื้นผิวดิน เป็นระบบเดียวที่มีความสามารถในการตรวจสอบสถานที่ ข้อมูลนี้ถูกส่งผ่านสายไฟที่ติดตั้งอยู่ภายในสายสว่าน ที่พื้นผิวเครื่องนำทางในหัวเจาะจะทำการคำนวณที่จำเป็นเพื่อยืนยันว่าได้ตรงตามพารามิเตอร์แล้ว พลแม่นปืนถึงแม้จะไม่ใช้ตะแกรงลวด แต่ก็มีความแม่นยำสูงกว่า 2 กม. โดยมีความแม่นยำ 2% ที่ระดับความลึก ผู้ควบคุมพลแม่นปืนจะสื่อสารกับเครื่องเจาะและนำเขาไปสู่เส้นทางการเจาะที่กำหนดไว้ล่วงหน้า ระบบ

ระบุตำแหน่งที่ใช้ไจโร - ระบบที่ใช้ไจโรเป็นระบบอัตโนมัติอย่างสมบูรณ์ดังนั้นจึงเป็นหนึ่งในระบบที่แม่นยำที่สุดที่มีเส้นผ่านศูนย์กลางเพียงพอ(200 มม.)และในกรณีที่ระยะทางไกล(ไม่เกิน 2 กม.)จะต้องมีการเบี่ยงเบนน้อยที่สุด (น้อยกว่าตำแหน่งผิดพลาด1 ม. ) ปัจจุบันความลึกที่แท้จริงไม่สามารถตรวจสอบได้หากไม่มีการใช้ขดลวดพื้นผิวช่องรับส่งสัญญาณผิวใกล้หรือ sonde ที่ใช้ในระบบวอล์คโอเวอร์ ทั้งสามระบบมีข้อดีของตัวเองและระบบใดระบบหนึ่งจะถูกเลือกขึ้นอยู่กับความต้องการของไซต์

อ้างอิง

1.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการขุดเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.3)

2.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg. 29)

3.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.19)

4.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.12)

5.https://en.wikipedia.org/wiki/Directional_boring

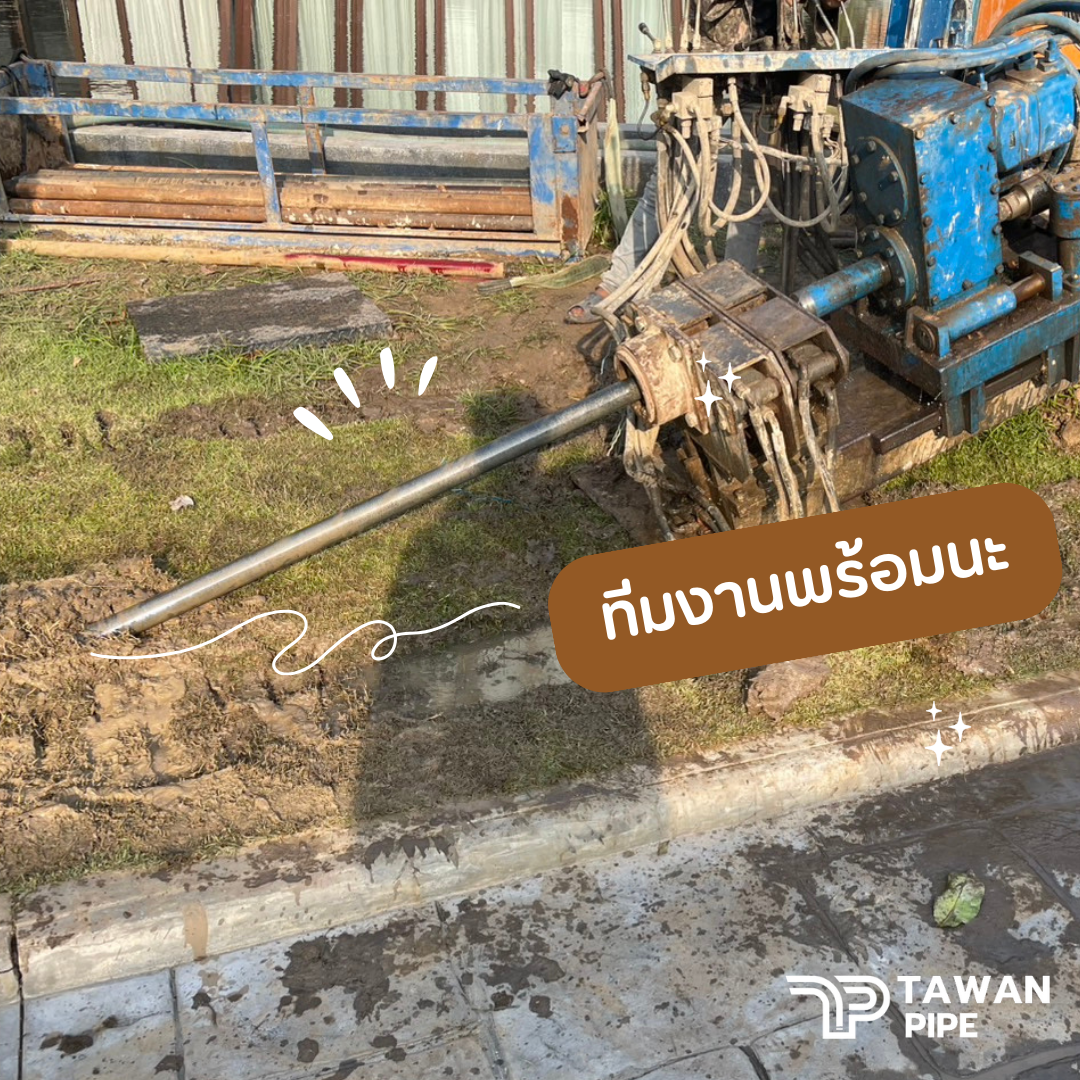

อุปกรณ์ที่ใช้ในการดันลอดท่อ

อุปกรณ์ที่ใช้ใน Directional Boring / HDD ขึ้นอยู่กับความยาวของทางข้าม (ที่เสนอ) คุณสมบัติของท่อ (ของไปป์ไลน์ที่จะติดตั้ง) และ (คาดว่าจะ) เงื่อนไขใต้ผิวดิน  สำหรับการข้ามที่ท้าทายยิ่งขึ้นสามารถใช้สว่านติดตั้งบนรถเทรลเลอร์ที่มีความสามารถ 1,320,000 ปอนด์ (แรงขับ / แรงดึง) และ 150,000 ฟุต - ปอนด์ (แรงหมุน) [600 ตัน - 204,000 นิวตันเมตร] หน่วยเหล่านี้ใช้ร่วมกับเครื่องเจาะของเหลวปั๊มหรือปั๊มปริมาณสูงรถขุด (หรืออุปกรณ์เทียบเคียงสำหรับการจัดการท่อเจาะ) พร้อมกับอุปกรณ์เสริมอื่น ๆ (เช่นถังเก็บน้ำภาชนะที่เสีย ฯลฯ ) อำนวยความสะดวกในการปฏิบัติงานทั่วไป

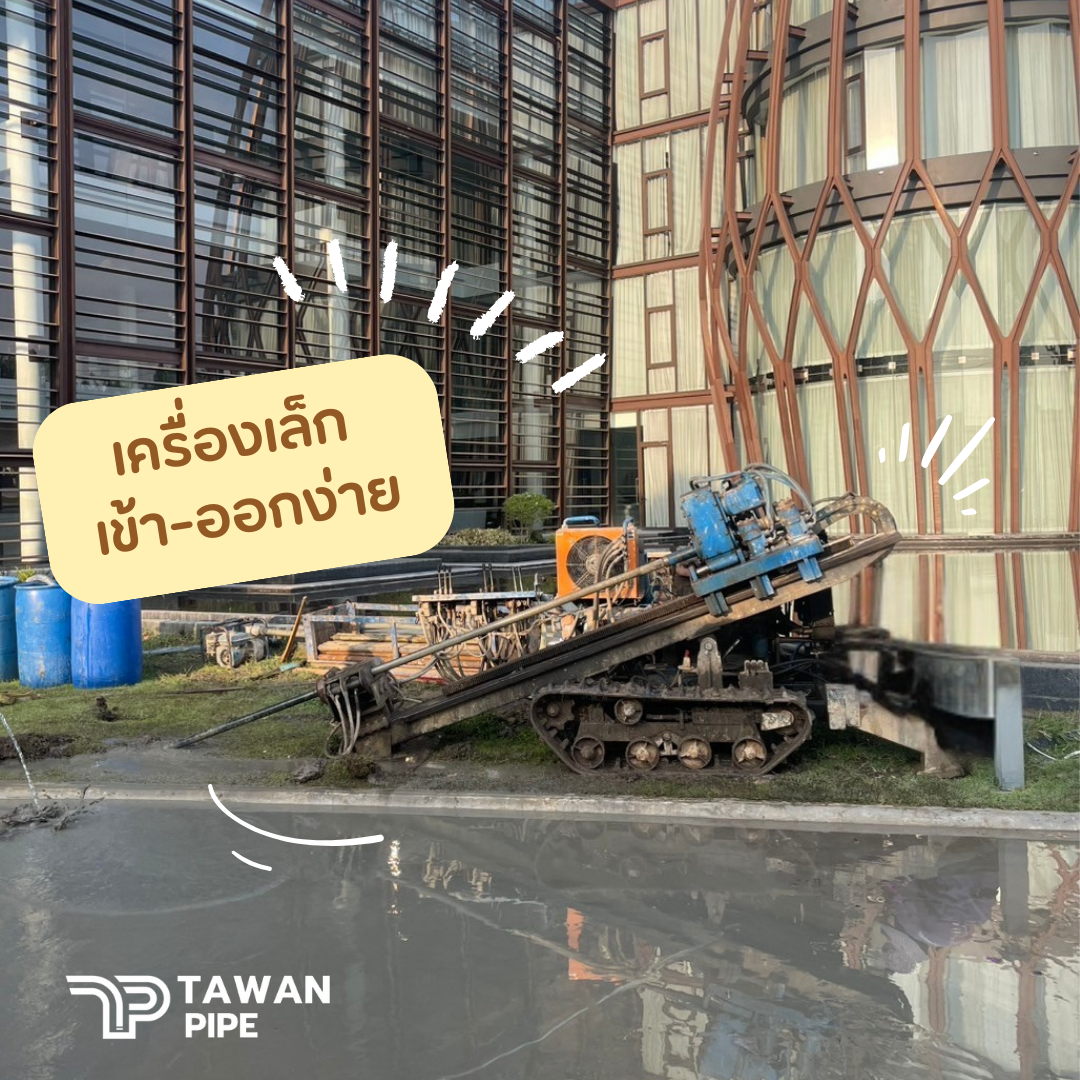

สำหรับรูเจาะขนาดเล็กจะมีอุปกรณ์ขนาดเล็กและพกพาได้ตามสัดส่วน หน่วยเหล่านี้อาจมีความสามารถตั้งแต่ 5,000 ปอนด์ถึง 100,000 ปอนด์ของแรงผลัก / แรงผลักและอาจใช้สำหรับทอดระหว่างชั้นใต้ดินของบ้านไปยังท่อน้ำที่ใช้ร่วมกันในบริเวณใกล้เคียง ความอ่อนเพลียของของเหลวที่เกี่ยวข้องกับรูเล็ก ๆ ก็มีน้อยลงตามสัดส่วนเช่นกัน ในหลาย ๆ กรณีการเจาะรูที่มีขนาดเล็กไม่จำเป็นต้องใช้ของเหลวที่ใช้ในการขุดเจาะเพียงน้ำและในรูที่มีนัยสำคัญน้อยกว่านั้นก็ไม่มีของเหลวเลย

เครื่องมือเช่นเดียวกับในเครื่องมือทางกลที่ติดตั้งเข้ากับสายสว่านเพื่อดำเนินการมีให้เลือกมากมายหลายรูปแบบและขนาด เครื่องมือเจาะทิศทาง / HDD รวมถึงชุดดอกสว่านหรือหัวเจาะที่ใช้ในระหว่างการทำงานของรูนำร่องรีมเมอร์และที่เปิดรูที่ใช้สำหรับการขยายรูและเครื่องมือกวาดที่ใช้สำหรับการปรับสภาพรูและการดึงกลับ เครื่องมือที่มีวัตถุประสงค์เพื่อนำทางหินหรือการก่อตัวที่ยากขึ้นอาจใช้โลหะผสมทังสเตนคาร์ไบด์หรือ Polycrystalline Diamond (PCD) ในทางตรงกันข้ามเครื่องมือที่มีไว้เพื่อนำทางดินอ่อนอาจถูก จำกัด ไว้ที่เหล็กกล้าคาร์บอนสูง (ขัดให้มีรูปร่างและขนาดที่ต้องการ) วิธีการของความก้าวหน้ายังแตกต่างกันไปบ้างระหว่างทางข้ามดินและหิน ความก้าวหน้าของการใช้เครื่องมือในดินที่ไม่ได้รับการหล่อแบบหลวม ๆ ส่วนใหญ่ทำได้โดยการขุดด้วยระบบไฮดรอลิ นั่นคือ, ดินกำลังถูกตัดและหรือกำจัดออกภายใต้อิทธิพลของของเหลวแรงดันสูง ภายในการก่อตัวของหินการขุดด้วยระบบไฮดรอลิกยังคงเกิดขึ้นในระดับหนึ่ง (การกำจัดของเสีย) แต่ส่วนแบ่งของการตัดและทำลายวัสดุของสิงโตนั้นเกิดจากการทำงานเชิงกลโดยเครื่องมือเอง
